Wie funktioniert die PATCHBOX?

Schritt für Schritt-Anleitung

Klicke hier, um die Anleitung für die PATCHBOX Plus+ und die PATCHBOX 365 herunterzuladen.

Installation & Setup

Odoo - Sample 1 for three columns

Schritt 1: Plane dein Schrank-Setup

Um von der Logik der PATCHBOX zu profitieren, empfehlen wir, das Gerät entweder über oder unter dem Switch zu platzieren und zwei Patchcatches für jedes Patchfeld zu verwenden.

Odoo - Sample 2 for three columns

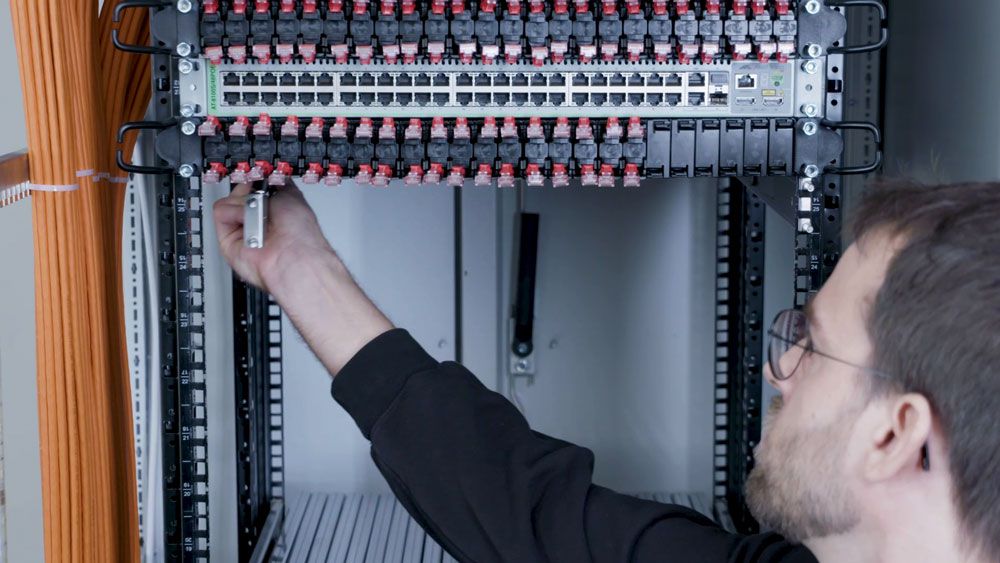

Schritt 2: Installiere die PATCHBOX-Montageschienen. (PATCHBOX Plus+)

Löse die Befestigungsschraube der Schiene. Führe die Schiene in den Schrank ein und lege die hinteren Stifte der Schiene in die Befestigungslöcher des Schranks. Ziehe die Schiene in die Tiefe des Gehäuses und befestige die Schraube der Schiene.

Odoo - Sample 3 for three columns

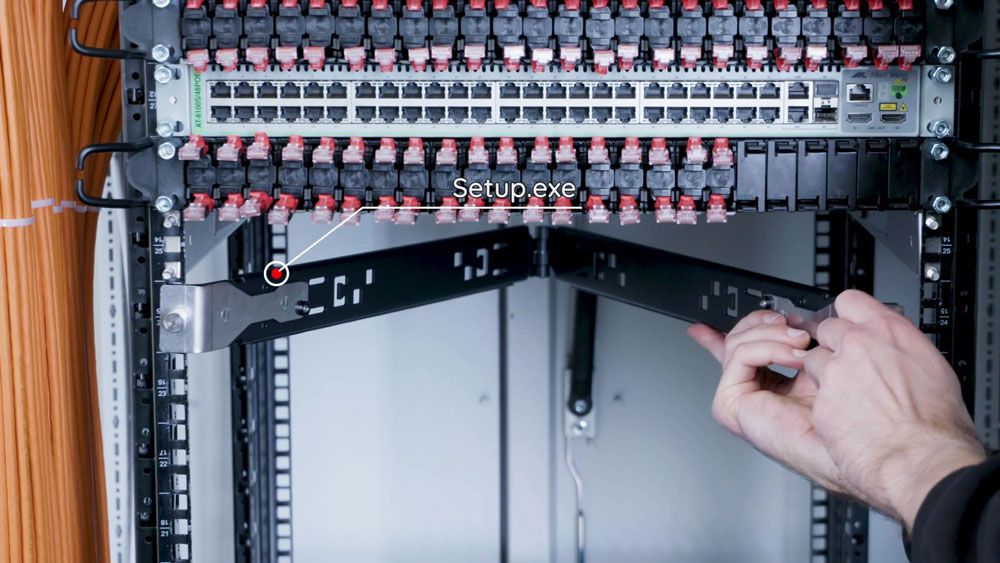

Schritt 3: Installiere die Setup.exe (optional)

Montiere die Setup.exe, um das Gewicht von Geräten (z.B.: Switches) in Server- und Netzwerk-Schränken zu sichern, bis sie fest eingeschraubt sind. Klicke hier, um weitere Informationen zu Setup.exe zu erhalten.

Odoo - Sample 1 for three columns

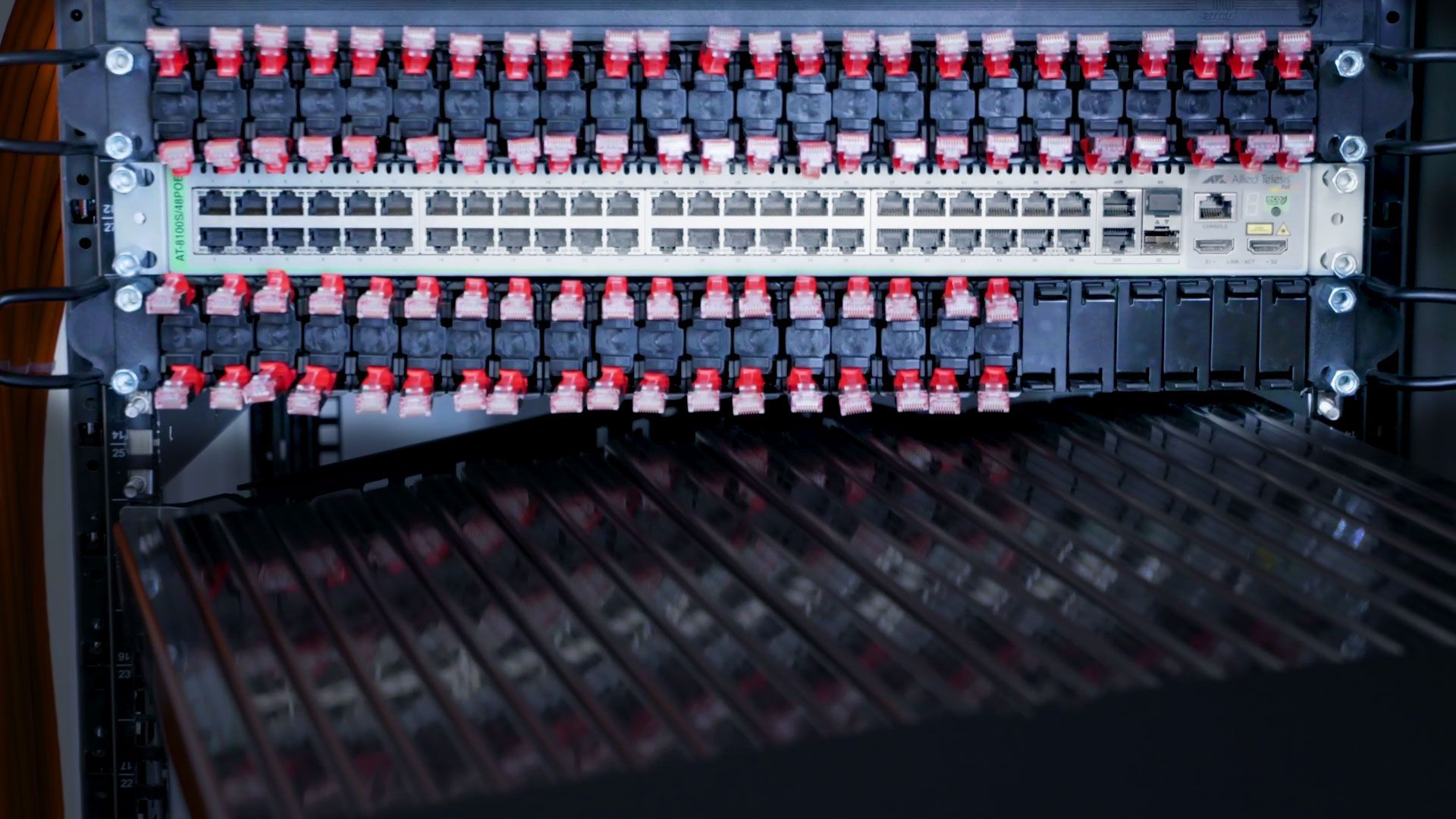

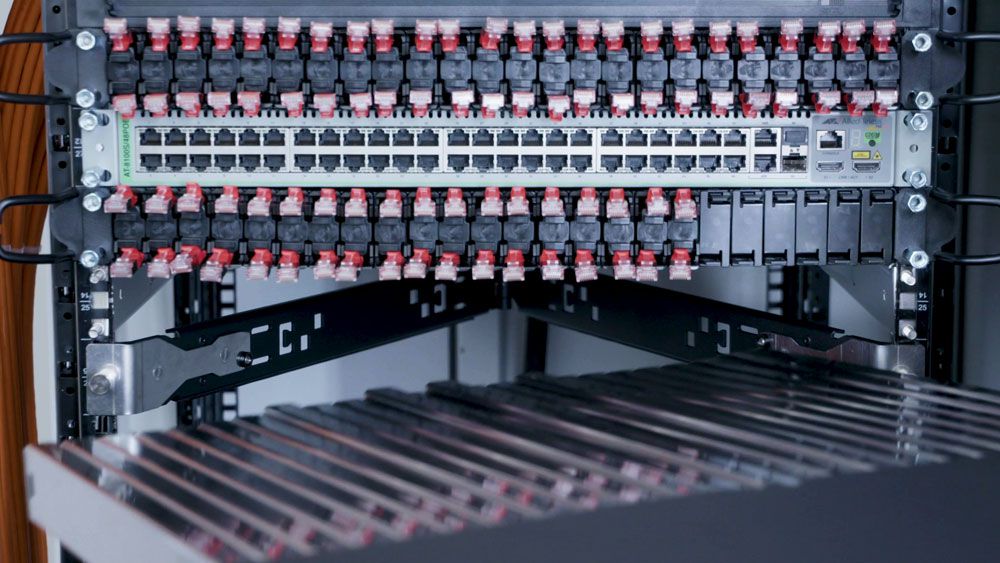

Schritt 4: Setze die PATCHBOX ein

Schiebe die PATCHBOX auf die Montageschienen und lasse für Schritt 5 einen kleinen Spalt zwischen der 19-Zoll-Schiene und der Einheit für den Patchcatch.

Odoo - Sample 2 for three columns

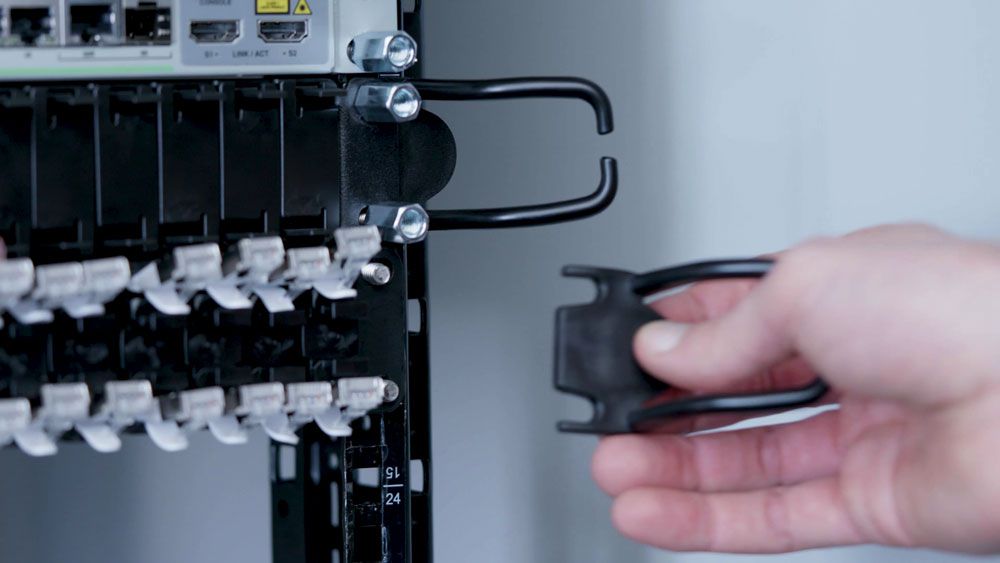

Schritt 5: Füge die Patchcatch ein

Auf beiden Seiten des Geräts werden die Patchcatch (zwischen dem PATCHBOX Frame und der 19-Zoll-Schiene) platziert.

Odoo - Sample 3 for three columns

Schritt 6: Mit Muttern sichern

Befestige die PATCHBOX mit den mitgelieferten Muttern im Netzwerkschrank.

Odoo - Sample 1 for three columns

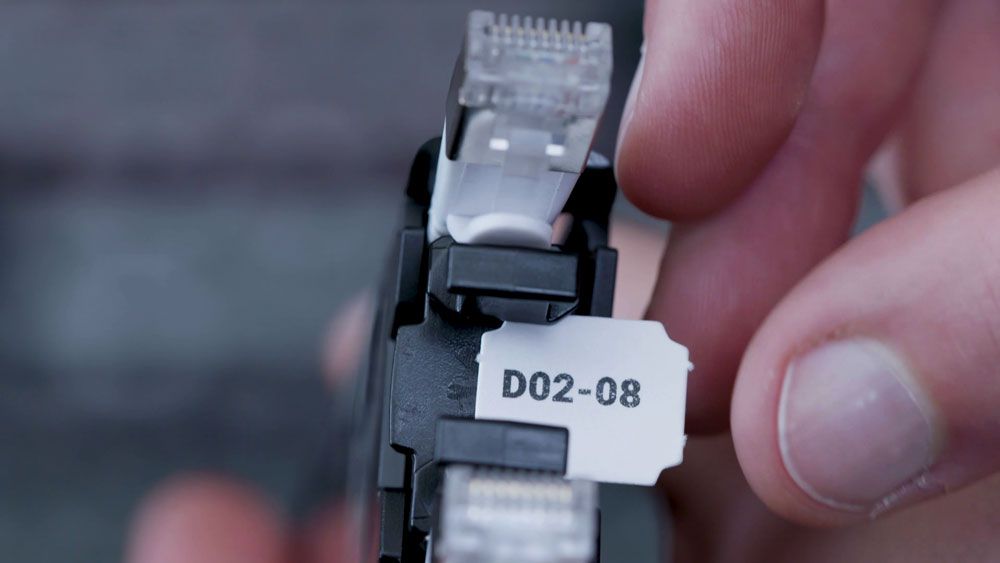

Schritt 7: Füge ID-Labels ein

Füge die ID-Labels in die Vorderseite jeder PATCHBOX-Kassette ein. Klicke hier, um eine Druckvorlage zu erhalten!

Kabel patchen

Odoo - Sample 1 for three columns

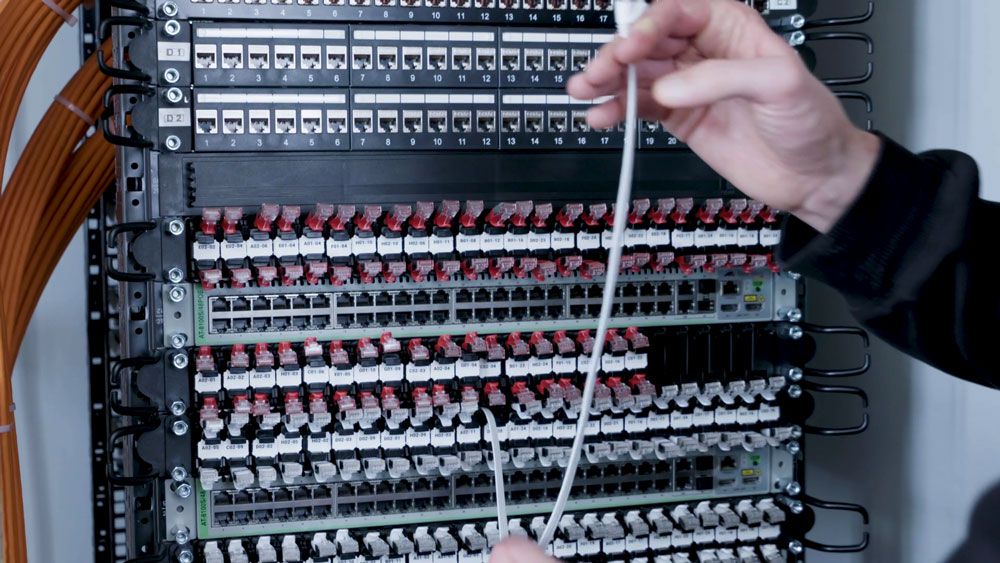

Schritt 1: Lasse den Kabelstopper los

Ziehe nach dem Lösen des Kabelstoppers das gewünschte Patchkabel heraus.

Odoo - Sample 2 for three columns

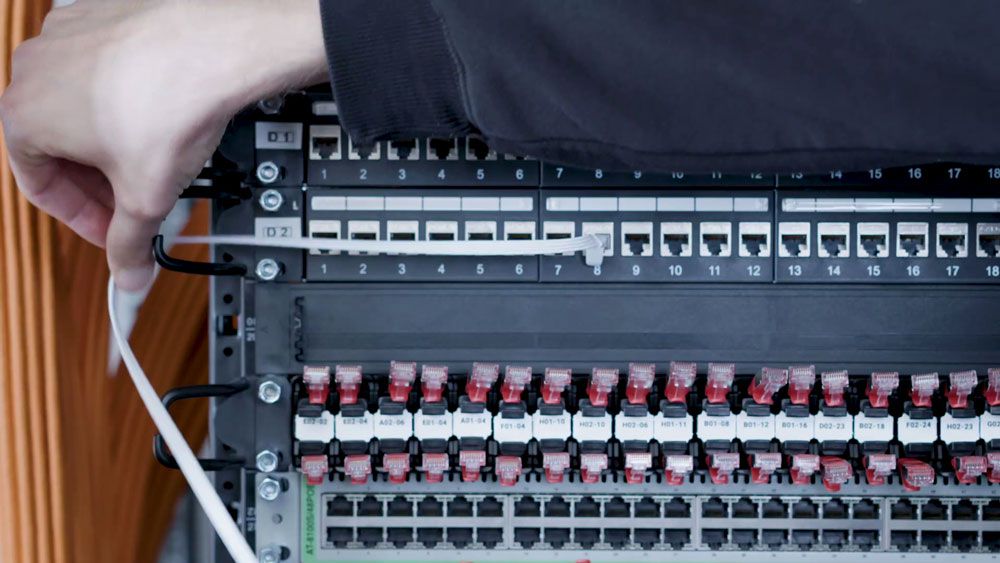

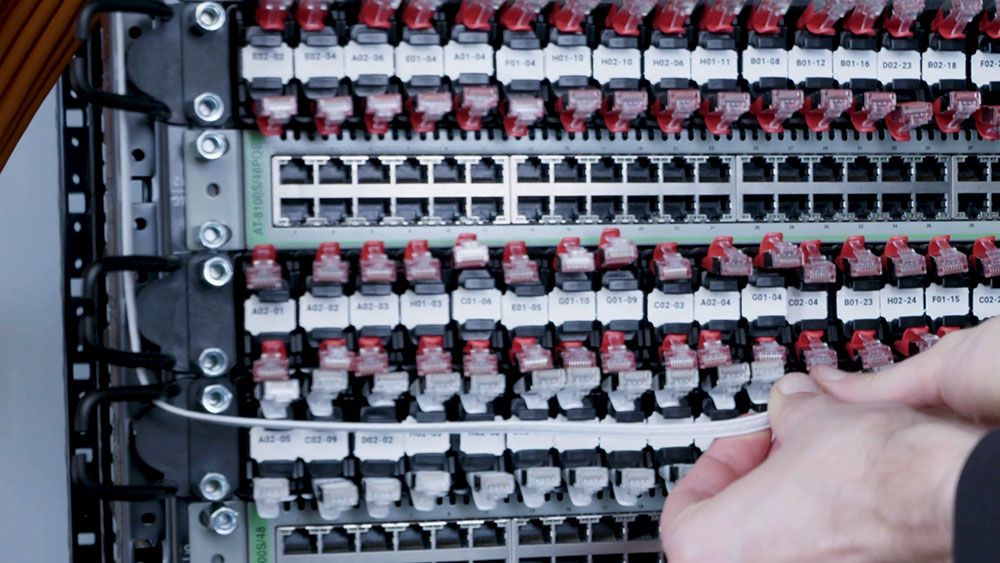

Schritt 2: Patchkabel herausziehen

Ziehe das Patchkabel mit einer ausreichenden Überlänge heraus, um vom gewünschten Anschluss zur PATCHBOX zu gelangen.

Odoo - Sample 3 for three columns

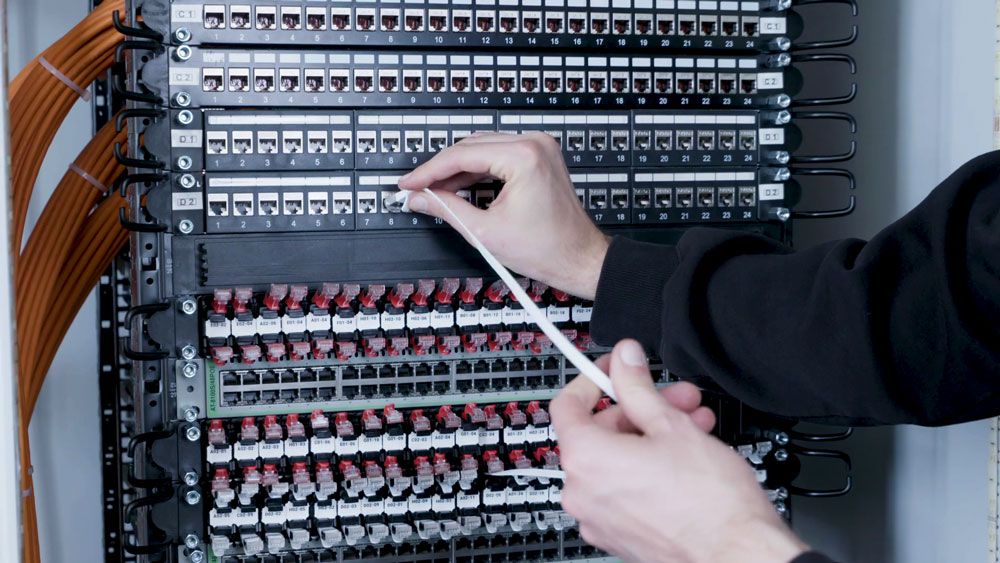

Schritt 3: Patche das Kabel

Schließe das Patchkabel an den gewünschten Anschluss an.

Odoo - Sample 1 for three columns

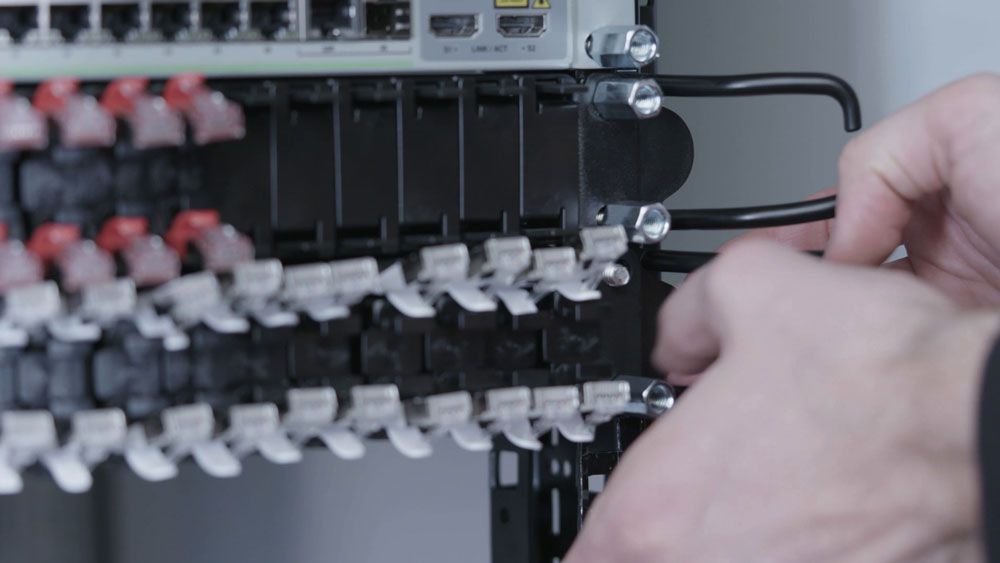

Schritt 4: Führe Patchkabel mit Patchcatch

Führe das Patchkabel durch die Patchcatches an der Seite des Gehäuses.


Odoo - Sample 2 for three columns

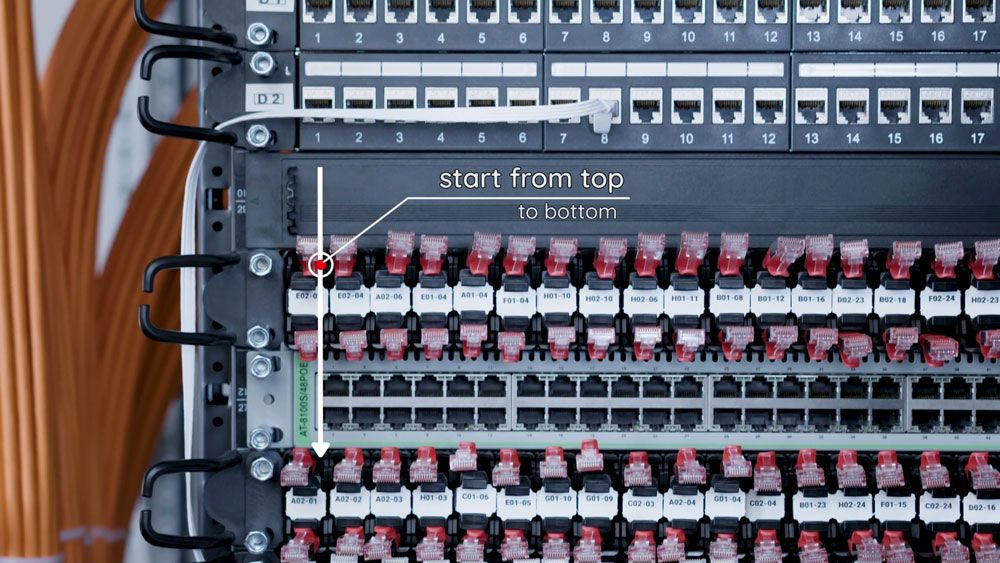

Schritt 5: Patche immer von oben nach unten

Es ist wichtig, immer von oben nach unten zu patchen, um Kabelüberlänge in die Kassette zurückführen zu können.

Odoo - Sample 3 for three columns

Schritt 6: Kabelstopper aktivieren

Lasse überschüssiges Patchkabel wieder in die Kassette ziehen und aktiviere dann den Kabelstopper.

Rückverfolgung von Patchkabeln

Odoo - Sample 2 for three columns

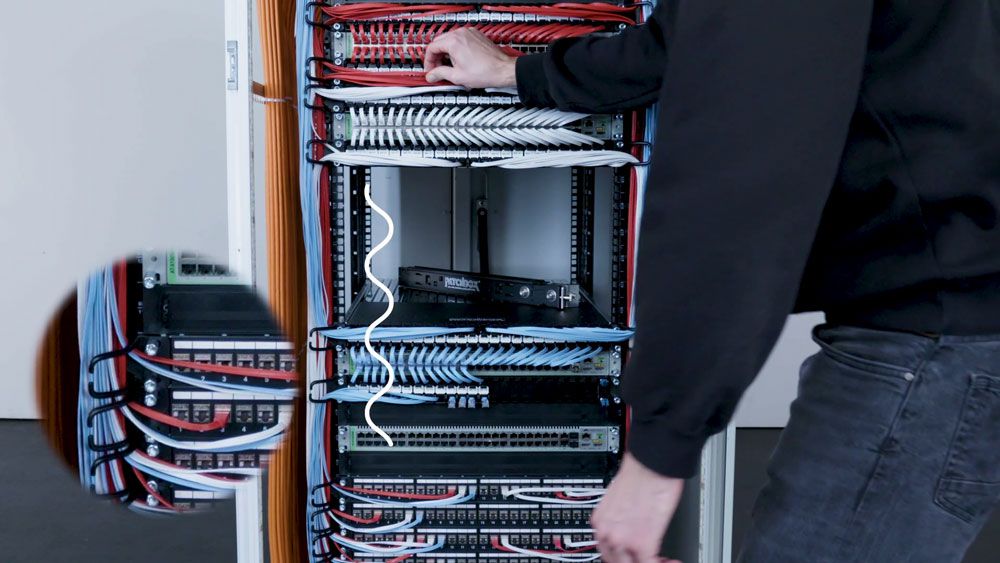

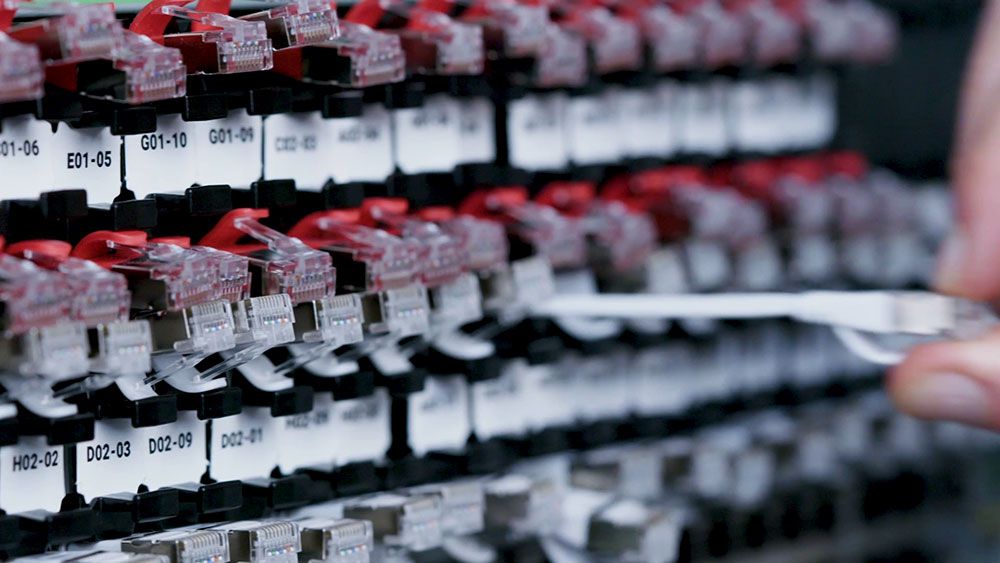

Schritt 1: Wackel/ ziehe am Ende des Patchkabels

Ziehe / wackel mit einem Ende eines Patchkabels und identifiziere das andere Ende des Patchkabels sofort anhand seiner Bewegung.


Klicke hier, um die Anleitung für die PATCHBOX und die PATCHBOX 365 herunterzuladen.
