How to use /dev/mount

Schritt-für-Schritt Anleitung

Odoo - Sample 1 for three columns

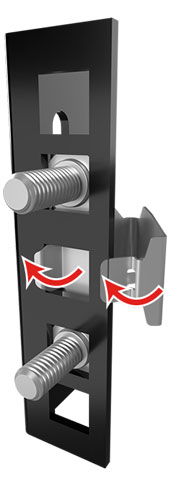

Mit der Schiene ausrichten

Richte den /dev/mount an der Schiene aus.

Schieben den /dev/mount von hinten durch die Löcher und achte darauf, dass die kleine Lasche mit dem mittleren Loch übereinstimmt.


Odoo - Sample 2 for three columns

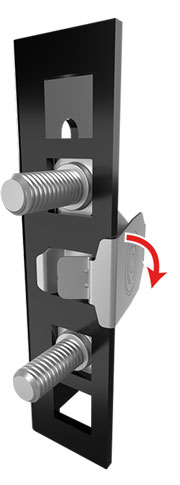

Montage

Drücke den /dev/mount über die Vorderseite der Schiene, bis sie einrastet.

Montiere den /dev/mount auf beiden Seiten des Racks. Schiebe dann das Gerät darauf und stütze es leicht auf der Rückseite. Ziehe anschließend die HEX-Muttern fest.*

Odoo - Sample 3 for three columns

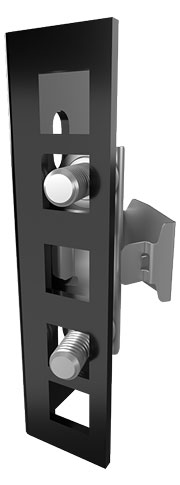

Demontage

Ziehe den /dev/mount zu dir heran heran und übe Druck auf die Rückseite aus. Der /dev/mount springt auf und lässt sich entfernen.

Der /dev/mount passt für quadratische Lochgestelle mit EIA-310-Spezifikationen. Maximale Bewertung pro RU 15 kg. Nicht verwenden, wenn das Produkt deformiert ist.
*Maximales Drehmoment von 3 Nm - mehr kann Ihre 19 "Schiene / Ausrüstung verformen.
